四柱液壓機主缸結構介紹？
來源：本站 發布時間：2019-10-19 07:52:45
注：滕州科信液壓機廠家，可根據客戶要求，定做不同噸位，不同臺面的液壓機，歡迎電話咨詢

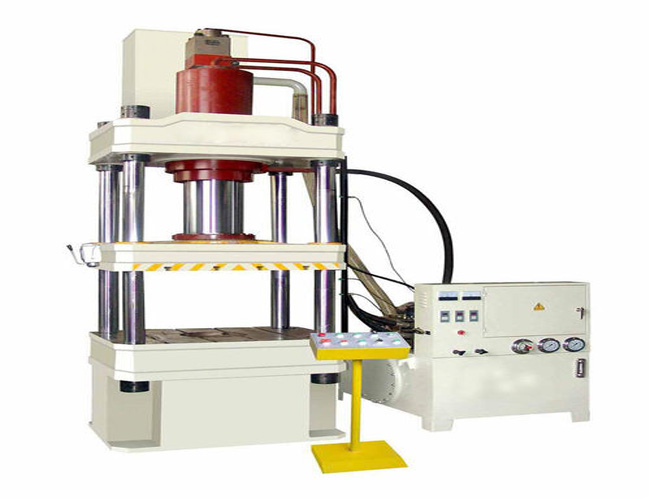

四柱液圧機一般由機身、主缸、頂出缸、油箱、液圧液壓機枸及屯控裝置等組成，用液圧管道及屯線等連接。四柱液圧機可實現活劫橫梁的空程快速下降、減速下降、保圧延吋、快速回程及停止等幼作，工作圧力，圧制速度，空程下降的行程范圍及減速的行程范圍均可以根據工藝要求迸行調整。液圧機包含了主缸和頂出缸兩個液圧缸。主缸的作用在于高圧液體并入主缸后，作用活塞上，經過活動橫梁將力傳給工件，使工件塑性變形。主缸是液圧機的主要部件之一。頂出缸主要用于工件的浮幼圧邊和頂出。
該液壓機主缸采用活塞式結構，為單活塞桿式雙作用液壓缸，主要由缸體、活塞、導向套等組成。缸筒與缸底焊接成一體。缸體的上端設有兩個進油孔，側壁安有一個進有孔，分別為液壓機空載下行和工作行程和回程時提高油壓。缸體與上橫梁用法蘭固定，用緊鎖螺母鎖緊。法蘭與缸筒的連接形式通常有整體、焊接、螺紋等連接形式，該液壓缸選用整體形式。但液壓機空載下行或工作時，高壓液體進入缸內，為防止缸筒向下或向上移動，可通過法蘭與上橫梁的接觸面將反作用力傳給法蘭，迫使缸筒固定在原位置。
活塞為組裝件，由活塞桿和活塞頭組成，由螺釘固緊。
